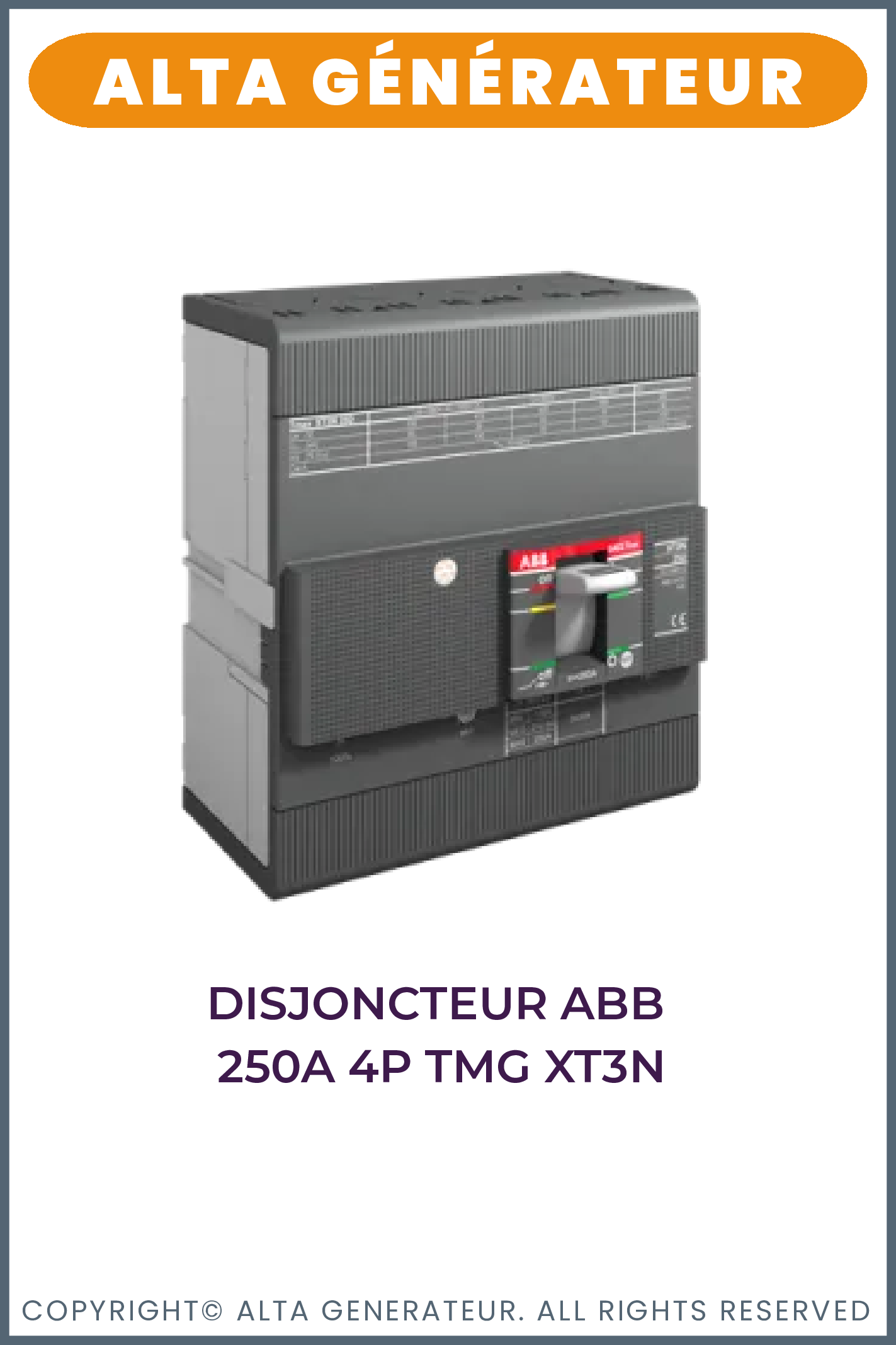

Disjoncteur ABB XT3N 250 TMG 4P
Disjoncteur ABB XT3N 250 TMG 4P
Le disjoncteur boîtier moulé XT3N 250 TMG d’ABB (référence 1SDA068264R1) est un équipement de protection de puissance haut de gamme, conçu spécifiquement pour la protection des générateurs. Ce modèle tétrapolaire (4 pôles) offre une intensité nominale de 250 A avec un neutre entièrement protégé (InN=100 %). Équipé d’un déclencheur thermomagnétique réglable (175 à 250 A) et de connexions à bornes avant (Front), il garantit une sécurité maximale et une intégration simplifiée dans vos armoires électriques industrielles basse tension.
Product Description
Disjoncteur Boîtier Moulé ABB SACE Tmax XT3N 250 TMG
Assurez une protection robuste et performante à vos installations avec le disjoncteur automatique XT3N 250 TMG de la gamme SACE Tmax XT d’ABB. Principalement dédié à la protection de générateurs, cet appareil associe compacité et fiabilité technique pour répondre aux exigences des environnements industriels et tertiaires les plus stricts.
Caractéristiques Principales
-
Déclencheur Thermomagnétique Avancé : Intègre un déclencheur de type TM (TMG R 250-750 A) offrant une plage de réglage thermique de 175 à 250 A et un seuil magnétique fixe à 750 A, idéal pour la protection contre les surcharges et les courts-circuits.
-
Neutre Entièrement Protégé : Configuration à 4 pôles avec un neutre à 100 % de sa capacité (InN=100 %), indispensable pour équilibrer et sécuriser les réseaux électriques triphasés complexes.
-
Installation Fixe et Prise Avant : Version fixe (F) livrée avec des bornes de raccordement avant (Front Terminals) facilitant le câblage direct et la maintenance.
-
Excellente Durabilité : Conçu pour un cycle de vie prolongé avec une endurance mécanique de 25 000 opérations et une endurance électrique de 8 000 cycles.
| Caractéristiques Techniques | |
|---|---|
| Référence produit | 1SDA068264R1 |
| Code EAN | 8015644021702 |
| Nombre de pôles | 4 pôles (4p) avec neutre protégé à 100% |
| Courant nominal (In) | 250 A |
| Plage de réglage thermique | 175…250 A |
| Seuil de déclenchement magnétique instantané (Ii) | 750 A |
| Tension nominale d’emploi (Ue) | 690 V AC / 500 V DC |
| Pouvoir de coupure ultime en court-circuit (Icu) | 36 kA sous 380 V AC / 415 V AC |
| Pouvoir de coupure de service en court-circuit (Ics) | 27 kA (380-415 V AC) / 37.5 kA (220 V AC) |
| Fréquence nominale | 50 / 60 Hz |
| Puissance dissipée par pôle | 17.8 W |
| Type de raccordement | Version fixe (F) avec bornes avant |
| Normes de référence | IEC |
| Dimensions / Poids | |
| Largeur | 140 mm |
| Hauteur | 150 mm |
| Profondeur | 70 mm |
| Poids net | 2.1 kg |
| Endurance | |
| Endurance mécanique | 25 000 cycles (240 cycles par heure) |
| Endurance électrique | 8 000 cycles (120 cycles par heure) |
